Mạch sạc và xả cân bằng pin sắt phosphate 14.6V Hx-4s-F100a -DC4332

Mạch sạc và xả cân bằng pin sắt phosphate 14.6V Hx-4s-F100a :

+ Công suất mạch cung cấp Hx-4s-F100a;
+ Mạch có tản nhiệt;

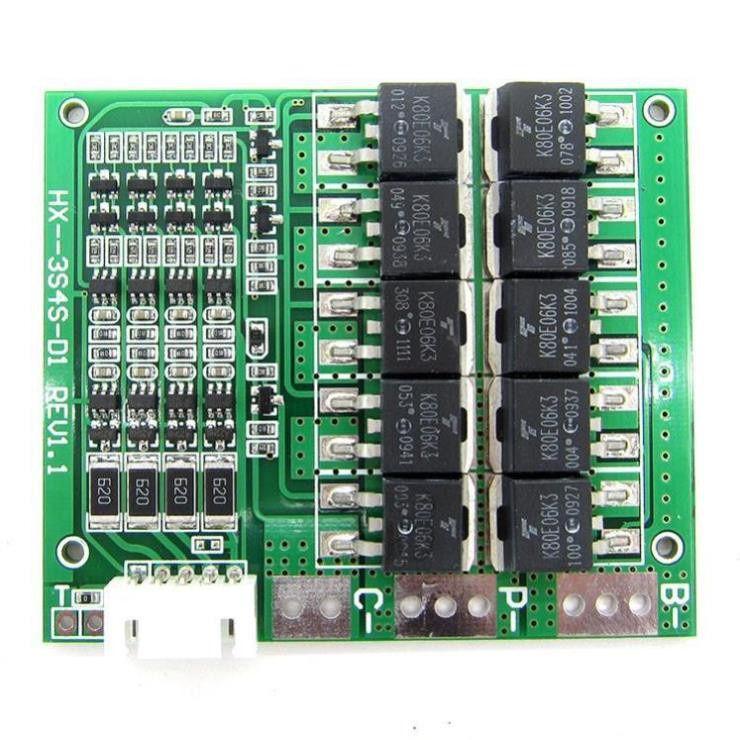

+ Mạch gồm 10 FET điều khiển

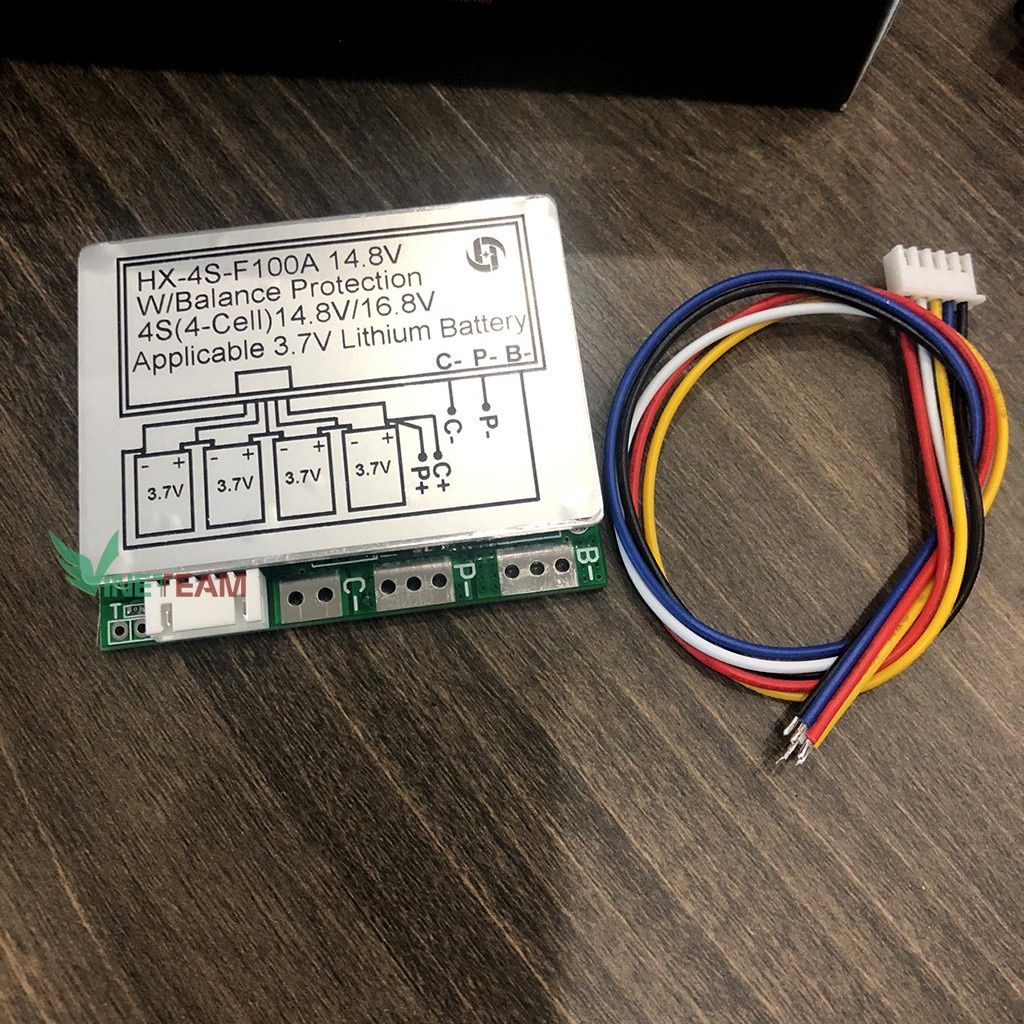

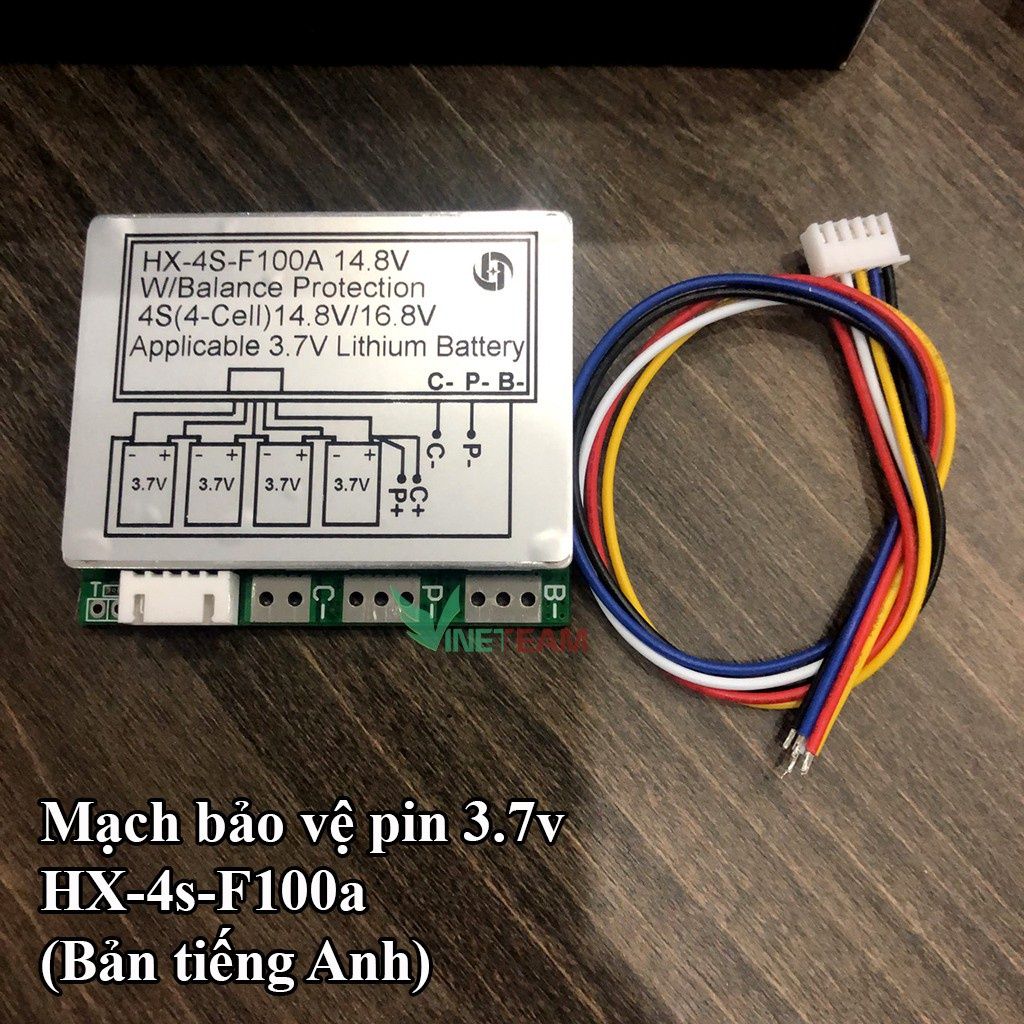

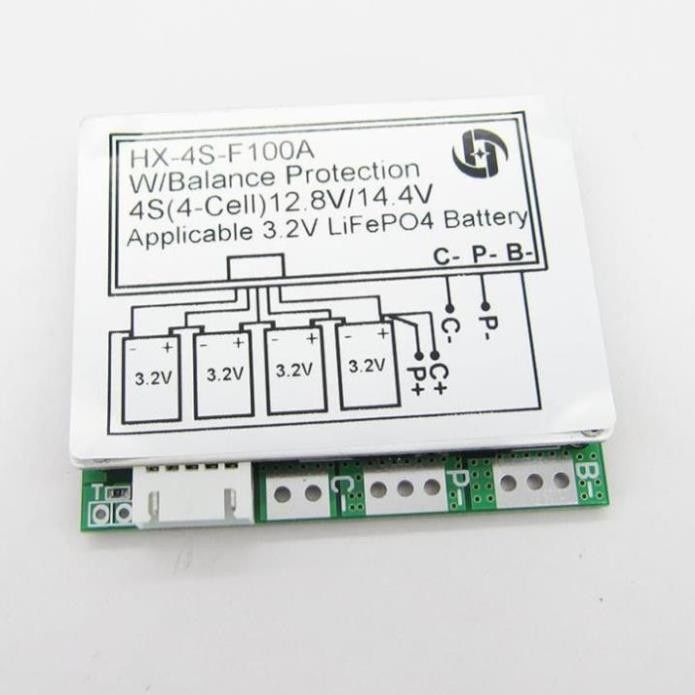

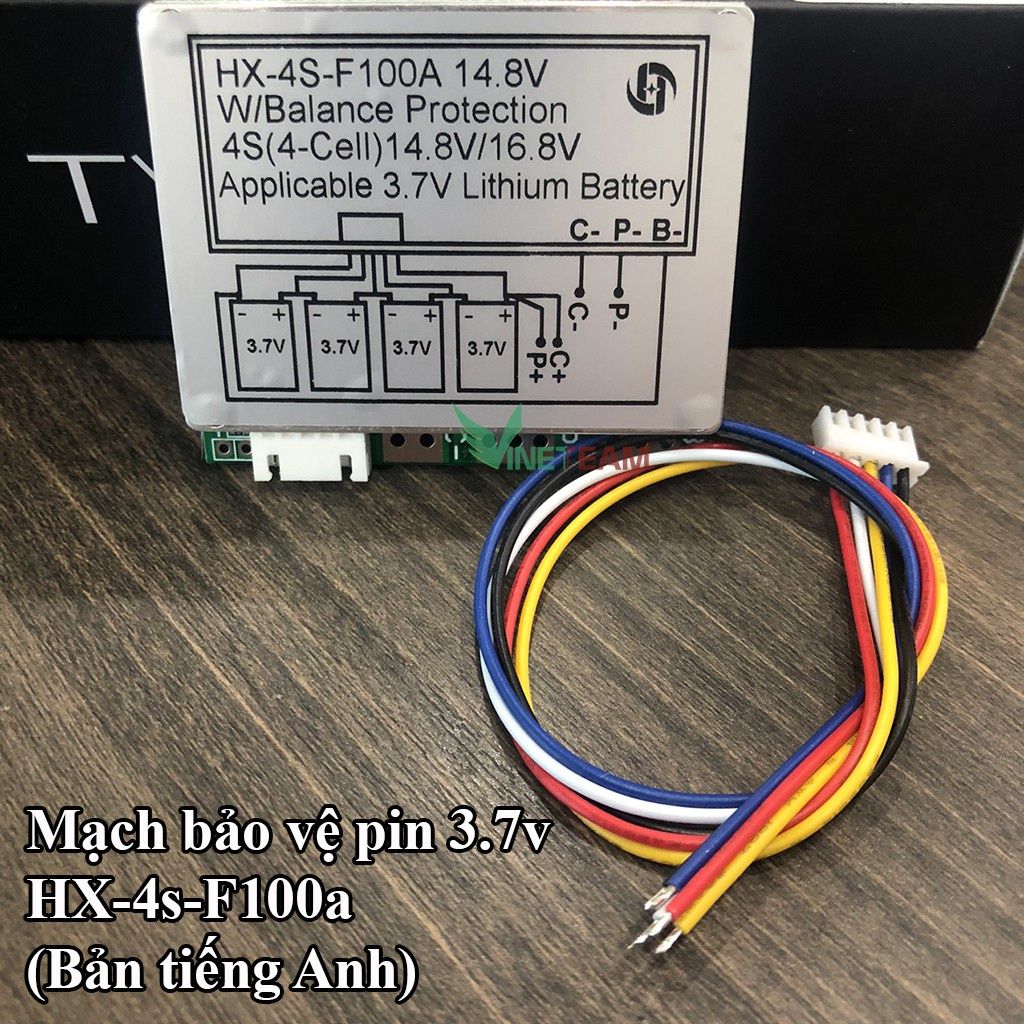

+ Sơ đồ đấu nối thực hiện theo đúng hình trên vỉ mạch.
+ Dòng cân bằng 58mA (dòng cân bằng rất nhỏ nên không có ý nghĩa đối với khối pin dung lượng lớn)
+ C- là sạc vào âm, C+ sạc vào dương
+ P- và P+ là đầu ra
+ B- và B+ là gắn vào pin
100% thương hiệu mới, chất lượng cao
Sản phẩm này là bo mạch bảo vệ nguồn pin iron phosphate 14.8V LiFePo4 4 chuỗi. Với mức xả cân bằng, cùng một cổng 45A. Có tản nhiệt.
Bo mạch bảo vệ với bảo vệ quá tải, bảo vệ quá xả, bảo vệ quá dòng, bảo vệ ngắn mạch, bảo vệ nhiệt độ.

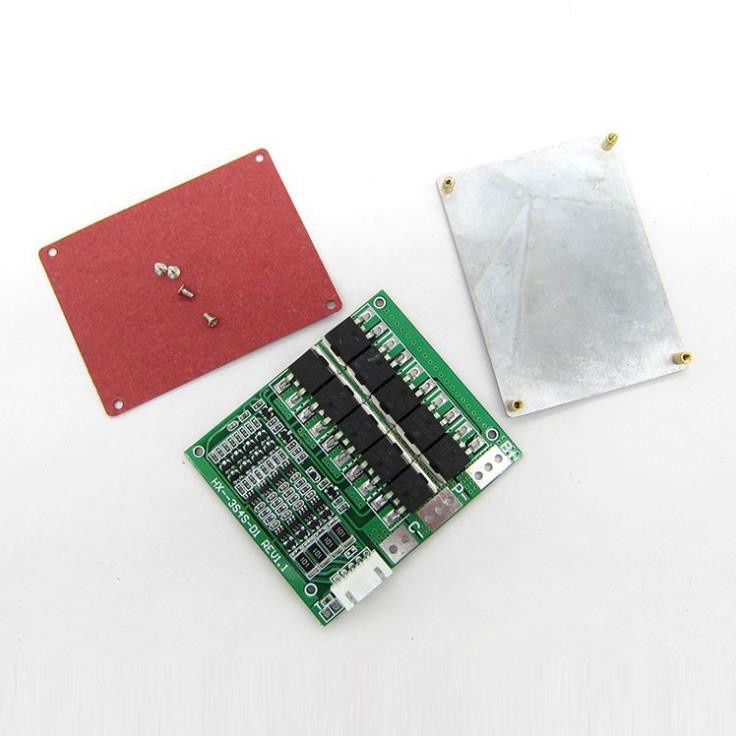

Sản phẩm có ống 10 MOS, nhôm giải nhiệt cực mạnh, dòng điện liên tục giới hạn 100A. Áp dụng cho biến tần, đèn xenon, đèn đường năng lượng mặt trời và bộ pin 4S khác.
Điểm T Mô tả: cộng với một công tắc cảm biến nhiệt độ thường đóng có thể mở rộng vai trò bảo vệ nhiệt độ, cần loại bỏ mối hàn bên cạnh điện trở 0R.
Lưu ý: Dòng điện 3A trên các sản phẩm xả, tốc độ xả pin đến 3C hoặc hơn.
Công thức tính độ phóng đại: Độ phóng đại 1C của pin, dung lượng 2000 bằng 2AH * 1 = 2A dòng điện giới hạn trên. Pin phóng đại 3C, dung lượng 2000 bằng dòng làm việc trên 2AH * 3 = 6A.
Trong quá trình sử dụng pin sẽ nóng và không áp dụng được tính năng phóng đại pin, tình trạng này không thể sử dụng lâu dài, pin sẽ nhanh bị hỏng.

Thông số kỹ thuật:
Phóng điện:
Dòng xả liên tục: 100A
Dòng xả tức thời: 120A
Sạc điện:
Điện áp sạc: 14,8V (Chuyển nguồn 15-16V)
Sạc hiện tại: 10A (MAX)
Bảo vệ quá tải:
Phát hiện sạc quá mức: 3,75 ± 0,05V
Bảo vệ độ trễ: 1300MS
Phát hành quá mức: 3,60 ± 0,05V
Thăng bằng:
Phát hiện điện áp: 3,60 ± 0,05V
Điện áp phát hành: 3,59 ± 0,05V
Cân bằng hiện tại: 65mA
Bảo vệ quá xả:
Phát hiện quá xả: 2,1 ± 0,08V
Độ trễ phát hiện quá mức: 145S
Điện áp phát hành: 2.3 ± 0.1V
Bảo vệ quá dòng:
Phát hiện điện áp: 200mV
Phát hiện độ trễ: 20mS
Phát hiện hiện tại: 120 ± 10A
Điều kiện phát hành: Cắt tải
Bảo vệ ngắn mạch:
Điều kiện bảo vệ: Cắt tải (Không phải kết nối ngắn)
Phát hiện độ trễ: 300uS
Điều kiện phát hành: Cắt tải
Điện trở bên trong: ≤20mΩ
Tự tiêu thụ:
Làm việc hiện tại: ≤30uA
Dòng điện khi ngủ (khi xả quá mức): ≤20uA
Phạm vi nhiệt độ làm việc: -30 + 80 ℃
Kích thước bảng PCB: 7x6cm / 2.76x2.36 "
Số lượng: 1 Pc
Gói hàng bao gồm:
1 x Mạch bảo vệ pin lifepo4 12V 14.8V 4S 100A kèm cáp
