Tác dụng Card test main 4 số

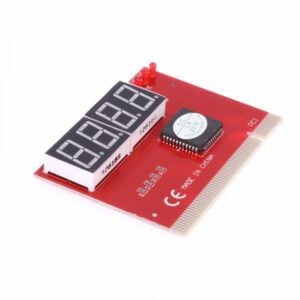

Card test Mainboard 4 số dùng cho main có khe cắm PCI(đỏ)
– Giúp kỹ thuật xác định chuẩn xác lỗi do mainboard gây ra
– Độ chính xác cao
– Loại 4 đèn
Các thông báo LED trên Card test main
Card test main được kết nối thông qua khe cắm PCI và PCI-ex1. Trên thiết bị có khá nhiều đèn LED mô phỏng các pan bệnh khác nhau.
– Đèn LED báo nguồn 3v, 5v, 12v
– Đèn LED RST: nếu main bị xung reset thì đèn này sáng rồi tắt luôn. Điều này đặc biệt quan trọng. VÌ trong trường hợp đèn RST không sáng hay sáng liên tục thì khả năng là bo mạch chủ mất điện áp Ram, CPU, Chipset hoặc lỗi IC, SIO…
– Đèn LED CLKL đèn này giúp báo hiệu xung clock hoạt động ổn định.
– Đèn LED 7 đoạn (2 hoặc 4) báo hiệu mã POST. Đây có thể coi là LED quan trọng nhất bởi vì chúng ta sẽ dựa vào nó để biết được máy tính đang bị bệnh gì.
– Một số thiết bị test main đời cũ có thể có hoặc không có một số đèn báo như Frame, Run, IRDY.
